金属转子流量计安装注意事项

作者:小科 时间:2023-06-25 14:44:11

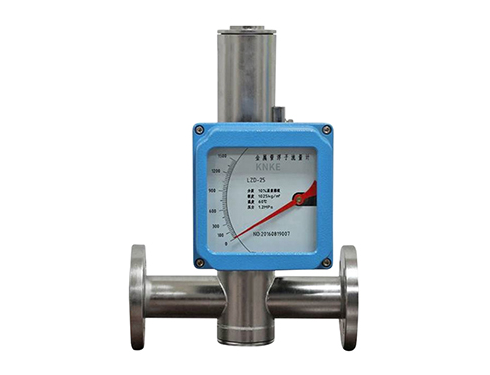

金属转子流量计在工业领域中广泛应用,正确的安装是确保其正常运行和准确测量的关键。以下是一些关于金属转子流量计安装的重要注意事项。

1、垂直安装和水平安装:金属转子流量计必须垂直安装在无振动的管道上。流体应自下而上通过流量计,且垂直度应优于2°。当水平安装时,水平夹角应优于2°。

2、气体测量压力要求:在进行气体测量时,必须保证管道压力不小于流量计压力损失的5倍,以确保浮子的稳定工作。

3、法兰对齐和管道支撑:为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行。管道支撑的设计应避免管道振动,并减小流量计的轴向负荷。测量系统中的控制阀应安装在流量计的下游。


4、旁路管道和阀门:为了方便检修、更换流量计以及清洗测量管道,安装在工艺管线上的小口径金属转子流量计应加装旁路管道和旁路阀。

5、直管段要求:入口处应有5倍管径以上长度的直管段,而出口处应有至少250mm的直管段,以确保流体流经流量计前后的流动状态稳定。

6、气体测量时的阀门安装:在测量气体时,如果气体直接排放到大气中,应在流量计的出口处安装阀门,以防止浮子处产生气压降导致数据失真。

7、PTFE衬里的仪表安装:安装PTFE衬里的仪表时,法兰螺母不应随意不对称拧得过紧,以免引起PTFE衬里的变形。

8、显示器和电池的环境保护:带有液晶显示的仪表应尽量避免阳光直射显示器,以避免降低液晶使用寿命。带有锂电池供电的仪表应尽量避免阳光直射和高温环境(≥65℃),以避免降低锂电池的容量和寿命。

9、过滤器的安装:如果介质中含有铁磁性物质,应安装磁过滤器以减少对流量计的影响。如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器,以防止杂质对流量计造成损坏或堵塞。

以上就是关于金属转子流量计安装注意事项,正确的安装对金属转子流量计的性能和测量结果至关重要。遵循以上注意事项,可以确保金属转子流量计的准确性和可靠性,并最大程度地延长其使用寿命。在安装过程中,建议遵循相关的制造商指南,并寻求专业人士的帮助和指导。
