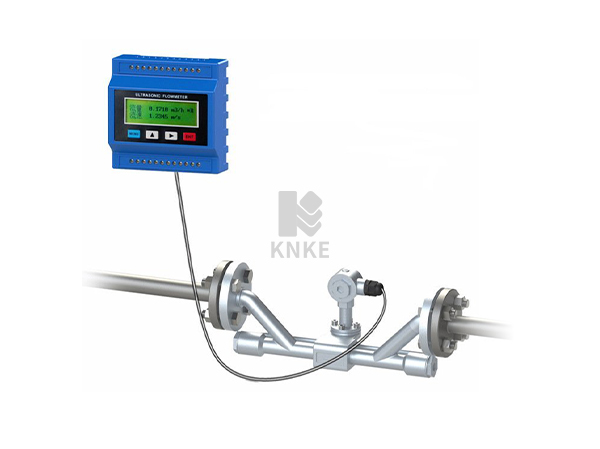

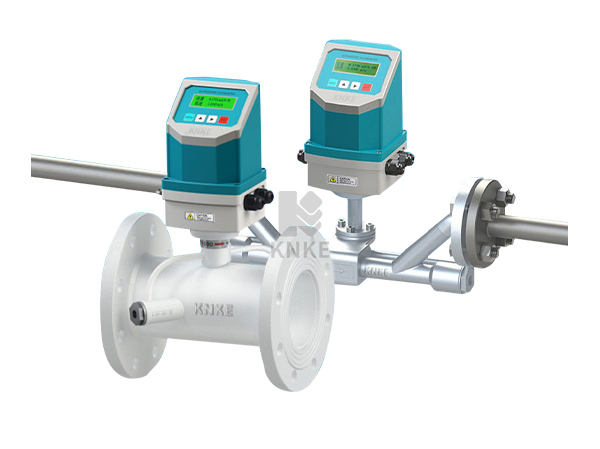

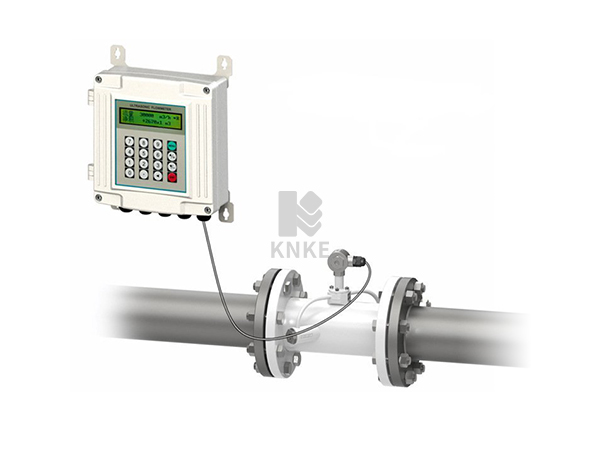

管段式超声波流量计产品采用超声波时间差原理测量流量，可实现DN15~DN6000管道的流量测量。还可以再测量流量的基础上，选配超声波热量计量功能，为供热供暖行业的供热效率提供参考。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化成正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同，介质流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
KNKE科恩科进口管段式超声波流量计采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平。具有稳定性好、零点漂移小、测量准确度高，量程比宽抗干扰性强等特点。 它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。
工作原理 / WORKING PRINCIPLE

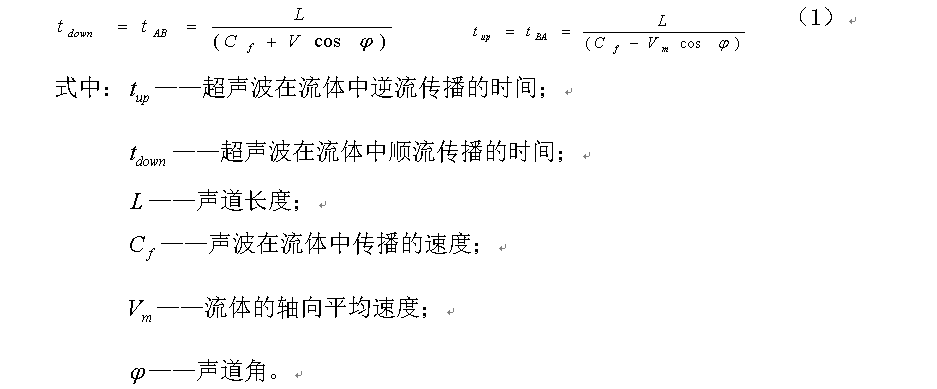

管段式超声波流量计的工作原理是以测量声波在流动介质中传播的时间与流量的关系为原理。通常认为声波在流体中的实际传播速度是由介质静止状态下声波的传播速度（Cf）和流体轴向平均流速(Vm)在声波传播方向上的分量组成。如下示意图所示，顺流和逆流传播时间与各量之间的关系是：
应用领域 / APPLICATION AREA
● 石油、化工、制药等行业的流量计量；
● 污水处理、供水、空调系统等领域的流量监测和控制；
● 电力、钢铁、矿山等行业的流量测量和控制；
● 食品、饮料、制造业等行业的流量计量。
产品特点 / PRODUCT FEATURES
● 非接触式测量，不会影响被测介质的物理性质；
● 精度高，一般可达0.5%；
● 抗干扰能力强, 工作稳定可靠，接口丰富。
● 测量范围大，可适用于各种液体和气体介质；
● 流量计零部件按照高防护等级标准设计, 可适用恶劣的工作环境。
● 安装方便，不需要改变管道结构，无需停机安装，减少维护成本；
● 不易受介质污染和腐蚀的影响。
现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
| 品 牌 | 美国KNKE科恩科 |
| 类 型 | 进口管段式超声波流量计 |
| 原 理 | 超声波时差原理，4字节IEEE754浮点运算 |
| 精 度 | 管段式： 流量计：±0.5% 热量计：±1.0% |
| 外夹式： 流量计：±1.0% 热量计：±2.0% | |
| 插入式： 流量计：±1.0% 热量计：±2.0% | |
| 显 示 | 2×10背光型汉字或者2×20字符型液晶显示器,支持中、英、意三种语言 |
| 信号输出 | 1路4-20mA电流输出，阻抗0～1K，精度0.1% |
| 1路OCT脉冲输出（脉冲宽度6～1000ms，默认200ms） | |
| 1路继电器输出 | |
| 信号输入 | 可连接三线制PT100铂电阻，实现热量测量 |
| 通讯接口 | 隔离RS485串行接口，支持MODBUS等协议 |
| 线缆说明 | 定制双绞线，一般情况下50米，选用RS485通讯，传输距离可达千米以上 |
| 管 材 | 钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
| 管 内 径 | 15～6000mm |
| 直 管 段 | 传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径） |
| 种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
| 温 度 | 温度：-30～+160℃ |
| 浊 度 | 10000ppm且气泡含量小 |
| 流 速 | 0～±12m/s |
| 温 度 | 主机：-20℃～+60℃；流量传感器：-30℃～+160℃ |
| 湿 度 | 主机：85% RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后） |
| 电 源 | DC8～36V 或 AC85～264V |
| 功 耗 | 1.5W |
