进口液体涡轮流量计

液体涡轮流量计是一种用于测量液体流量的流量计,液体涡轮流量计由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。当液体流过涡轮时,它会使涡轮旋转,并且涡轮的旋转速度与液体流速成正比。液体涡轮流量计可以测量涡轮旋转的速度,并将其转换为液体流量。

在线咨询全国热线
0755-23010306
联系我们

【 微信扫码咨询 】

0755-23010306

18938090579

液体涡轮流量计是一种用于测量液体流量的流量计,液体涡轮流量计由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。当液体流过涡轮时,它会使涡轮旋转,并且涡轮的旋转速度与液体流速成正比。液体涡轮流量计可以测量涡轮旋转的速度,并将其转换为液体流量。液体涡轮流量计适用于测量各种类型的液体流量,包括水、燃料、油和化学液体等。液体涡轮流量计的优点包括高精度、可靠性好、测量范围广、维护简单等。

工作原理 / WORKING PRINCIPLE

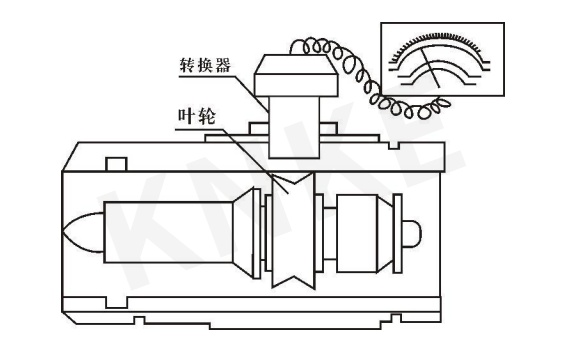

液体涡轮流量计的工作原理是当被测液体流经流量计传感器时,其内部叶轮借助液体动能而旋转,此时,叶轮叶片使检出装置中的磁阻发生周期性变化。因此,在检出线圈两端就感应出与流量成正比的电脉冲信号,经前置放大器放大后送至显示单元。显示单元中的单片机系统根据测量出的脉冲数和本流量计仪表系数 K 进行运算,并显示出瞬时流量和累计总量。


仪表系数与瞬时流量、频率、脉冲数、累计总量的关系为:K=f/Q和K=N/V

式中:

f—流量信号频率(Hz)

Q—瞬时流量(m3/s,或/L/s)

K—仪表系数(1/m3 或 1/L)

N—脉冲数

V—体积总量(m3)

应用领域 / APPLICATION AREA

● 化工工业,测量各种化学品的流量,例如酸、碱、溶剂等。

● 石油和天然气工业,测量石油和天然气的流量。

● 食品和饮料工业,测量食品和饮料的流量,例如果汁、牛奶、啤酒等。

● 制药工业,测量制药过程中各种液体的流量。

● 水处理工业测量各种水流量,例如自来水、污水等。

产品特点 / PRODUCT FEATURES

● 具有更高的精度,可以满足对流量测量精度要求较高的应用场合。

● 可以测量更大的流量范围,适用于液体流量范围广泛的应用场合。

● 具有较高的抗电磁干扰和抗振动能力。

● 采用优质的材料和先进的制造技术,因此具有更高的可靠性和稳定性。

● 液体涡轮流量计设计紧凑,易于安装和维护。

● 现场显示型锂电池供电,可连续使用3年以上。

● 结构紧凑轻巧,安装维护方便,流通能力大。

● 适用高压测量,仪表表体上无开孔。

现场图片 / SITE PICTURES

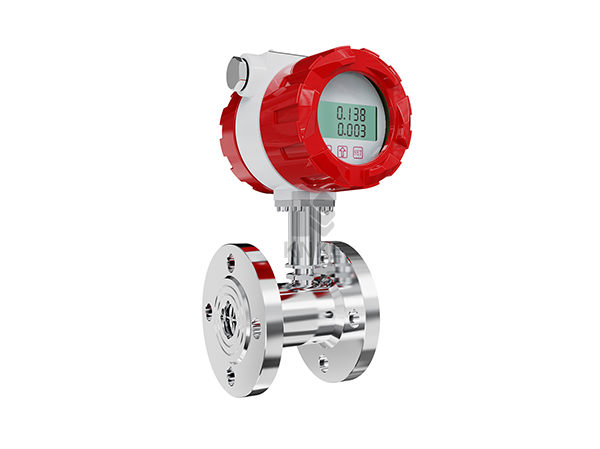

  • 液体涡轮流量计产品图

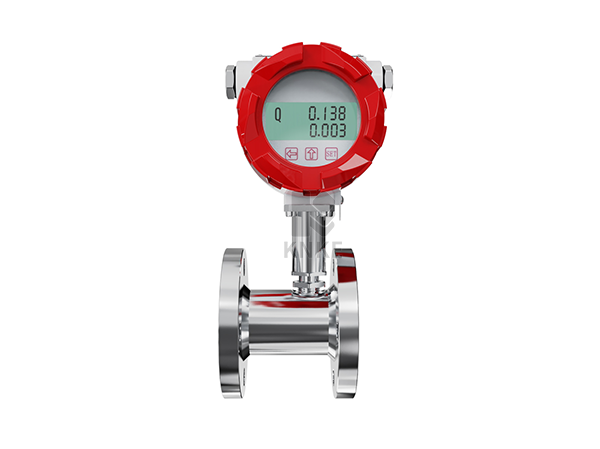

  • 液体涡轮流量计产品图

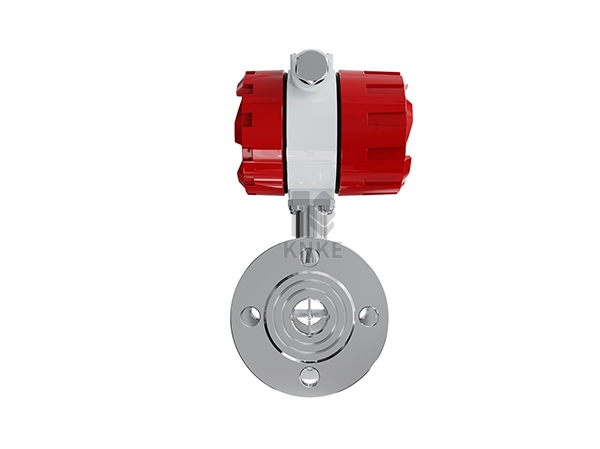

  • 液体涡轮流量计产品图
  • 参数详情 / PARAMETER DETAILS

    品     牌 美国KNKE科恩科
    类     型 进口电磁流量计
    是否可定制 可定制
    是否进口
    口径范围 DN4 ~ DN200
    连接方式 螺纹连接、法兰连接
    精度等级 ±0.5%  、 ±0.2%(定制)
    量 程 比 1:10、1:15、1:20
    传感器材质 304不锈钢、316(L)不锈钢等
    使用条件 介质温度:-20℃~+150℃     环境温度: -20℃~+60℃
     相对湿度:5%~90%              大气压力: 86kpa~106kpa
    信号输出 脉冲信号、4~20mA
    通讯输出 RS485通讯、HART协议等
    工作电源 外电源:+24VDC±15%         内电源:1组3.6V锂电池
    信号线接口 豪斯曼接头或自带三芯线缆     防爆型:内螺纹M20X1.5
    防爆等级 ExdIIBT6
    防护等级 IP65
