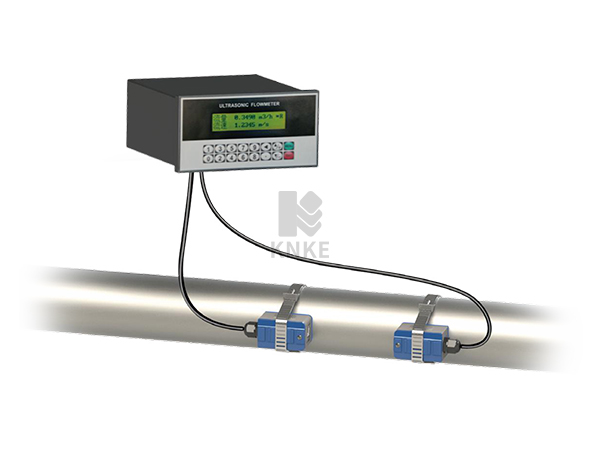

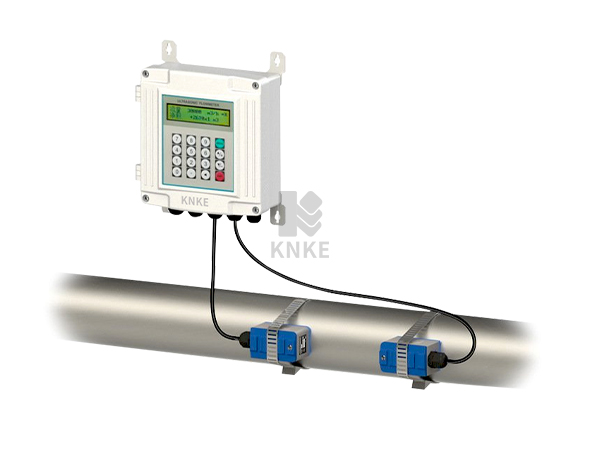

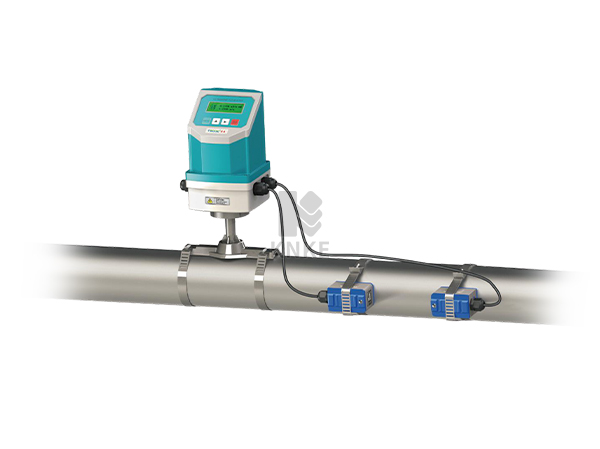

进口外夹式超声波流量计是一种非侵入式的流量测量设备,它可以通过将传感器外夹在管道上来实现流量的测量,不需要直接接触流体。科恩科KNKE品牌的进口外夹式超声波流量计产品采用超声波时间差原理测量流量,可实现DN15~DN6000管道流量测量。无需破管,轻松测量。不用开管传感器贴到管道上即可测量流量。安装非常方便快捷。当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化成正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间相同,介质流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。还可以再测量流量的基础上,选配超声波热量计量功能,为供热供暖行业的供热效率提供参考。
工作原理 / WORKING PRINCIPLE
进口外夹式超声波流量计其工作原理是利用超声波传播的时间和速度测量液体的流速和体积流量。其主要工作部件为传感器和控制仪表。
外夹式超声波流量计具体工作原理如下:
1、传感器通过夹在管道外侧,利用超声波的发射和接收来测量管道内部液体的流速和流量。
2、传感器内部的发射器会向管道内发射一束超声波,该超声波会在液体中传播,直至碰到管道内壁或者液体中的气泡、杂质等障碍物。
3、当超声波遇到障碍物后,一部分超声波被反射回来,由传感器中的接收器接收,这样就形成了一个往返时间。
4、控制仪表会根据往返时间以及管道内液体的声速等参数,计算出液体的流速和流量。
5、控制仪表还可以将测量到的数据进行处理和显示,同时还可以进行报警、控制等操作。
需要注意的是,外夹式超声波流量计适用于一些小直径管道和高粘度液体的流量测量,但在测量液体中含有大量气体或者悬浮物质的情况下,其测量精度可能会受到影响。
应用领域 / APPLICATION AREA
1、工业用途:用于工业领域中的流体计量和监测,例如流体输送管道、冷却水循环系统、化工工艺等。
2、建筑供暖与制冷:用于监测建筑供暖与制冷系统中的热水和冷水的流量,以确保室温的舒适度和系统的高效运行。
3、石油化工:外夹式超声波流量计在石油化工工业中应用广泛,可用于测量石油、天然气、液化气等的流量,以确保生产过程的稳定和安全。
4、食品饮料:可以用于食品和饮料加工工艺中,例如监测牛奶、果汁等的流量,以确保生产过程的卫生和品质。
5、水务处理:可以用于水务处理领域中,例如监测城市供水管道中的水流量,以确保供水质量和供应稳定性。
产品特点 / PRODUCT FEATURES
1、非侵入式测量:外夹式超声波流量计可以在不需要切断管道或停机的情况下进行安装和使用,因此对生产过程影响较小,使用方便。
2、稳定可靠:外夹式超声波流量计的传感器具有较高的抗干扰能力和稳定性,可以在各种复杂环境中使用。
3、显示和输出方式多样化:外夹式超声波流量计可以提供多种显示和输出方式,包括液晶显示、模拟电流输出、数字信号输出等,可以满足不同用户的需求。
4、测量范围广:外夹式超声波流量计可以适用于各种管道,包括金属、塑料、玻璃钢等材料,并且可以测量各种液体和气体。
5、高精度:外夹式超声波流量计采用先进的数字信号处理技术,可以实现高精度的流量测量,误差范围小。
现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
品 牌 | 美国KNKE科恩科 |
类 型 | 进口外夹式超声波流量计 |
原 理 | 超声波时差原理,4字节IEEE754浮点运算 |
精 度 | 管段式: 流量计:±0.5% 热量计:±1.0% |
外夹式: 流量计:±1.0% 热量计:±2.0% | |
插入式: 流量计:±1.0% 热量计:±2.0% | |
显 示 | 2×10背光型汉字或者2×20字符型液晶显示器,支持中、英、意三种语言 |
信号输出 | 1路4-20mA电流输出,阻抗0~1K,精度0.1% |
1路OCT脉冲输出(脉冲宽度6~1000ms,默认200ms) | |
1路继电器输出 | |
信号输入 | 可连接三线制PT100铂电阻,实现热量测量 |
通讯接口 | 隔离RS485串行接口,支持MODBUS等协议 |
线缆说明 | 定制双绞线,一般情况下50米,选用RS485通讯,传输距离可达千米以上 |
管 材 | 钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里 |
管 内 径 | 50~6000mm |
直 管 段 | 传感器安装点最好满足:上游10D,下游5D,距泵出口30D(D为管径) |
种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
温 度 | 温度:-30~+160℃ |
浊 度 | 10000ppm且气泡含量小 |
流 速 | 0~±12m/s |
温 度 | 主机:-20℃~+60℃;流量传感器:-30℃~+160℃ |
湿 度 | 主机:85% RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后) |
电 源 | DC8~36V 或 AC85~264V |
功 耗 | 1.5W |
