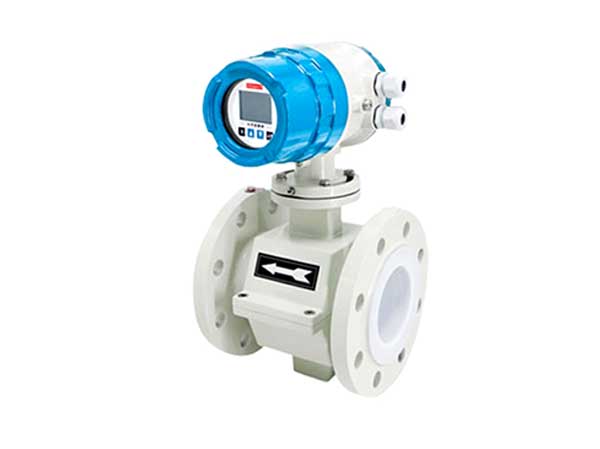

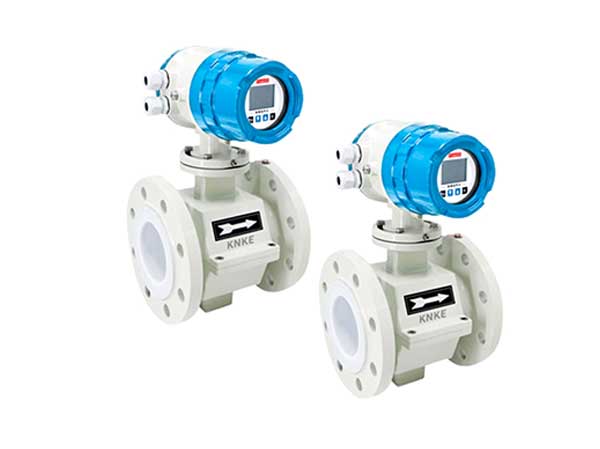

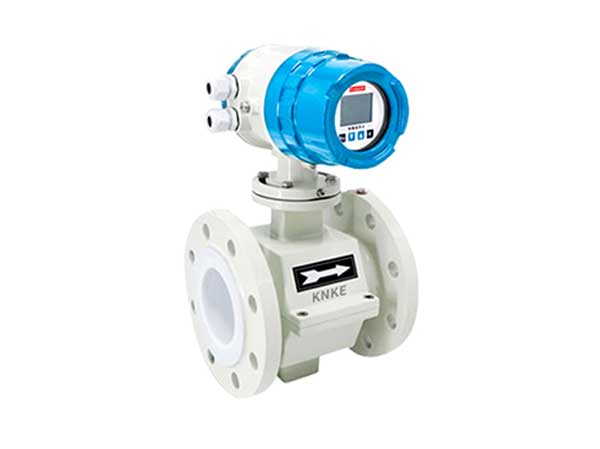

进口防爆电磁流量计是一种用于测量导电液体体积流量的装置,由传感器和转换器两部分组成。它基于法拉第电磁感应定律工作,适用于测量电导率大于5μS/cm的导电液体。该设备采用感应式原理,可准确测量导电介质的体积流量。
防爆电磁流量计不仅适用于一般导电液体的流量测量,还可用于测量强酸、强碱等腐蚀性液体以及泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。这使得它在广泛的工业领域中具有重要的应用价值。
工作原理 / WORKING PRINCIPLE
防爆型电磁流量计是一种用于测量导电液体流量的设备,其工作原理基于法拉第电磁感应原理。该原理通过在与测量管轴线和磁力线相垂直的管壁上安装一对检测电极来实现。
当导电液体沿测量管轴线运动时,导电液体与磁力线发生相互作用,产生感应电势。这种感应电势由两个检测电极检测,并且其数值大小与流量成正比。感应电势可以用以下公式表示:
E = KBVD
其中:
E 是感应电势,代表测量到的电压信号,它与流量成正比。
K 是与磁场分布和测量管轴向长度有关的系数。
B 是磁感应强度,代表磁场的强度。
V 是导电液体的平均流速。
D 是电极间距,也就是测量管内直径。
传感器将感应电势 E 作为流量信号,通过转换器进行处理和转换。转换器会放大信号并进行滤波和数字处理,然后将结果显示在带背光的点阵式液晶屏上,显示瞬时流量和累积流量。
此外,转换器还提供了多种输出方式,包括4~20mA模拟信号输出、报警输出和频率输出。它还配备了通信接口,如RS-485,并支持通信协议,如HART和MODBUS,以实现与其他设备或系统的数据交互。
防爆型电磁流量计根据法拉第电磁感应原理,利用导电液体切割磁力线产生感应电势,通过测量和处理感应电势信号来实现对导电液体流量的准确测量,并提供多种输出和通信接口,以满足不同应用需求。
应用领域 / APPLICATION AREA
1、化工行业:防爆电磁流量计通常用于化工行业,包括石油、天然气、油田等易燃易爆环境中。
2、石油和天然气产业:在石油和天然气产业中,防爆电磁流量计常用于输油管道和气体输送系统中,用于测量和监控流体的流速和总流量。
3、水处理行业:在水处理和污水处理行业中,可以用于测量和监控处理过程中的流体流量。
4、制药行业:在制药行业中,防爆电磁流量计可用于测量和监控液态药品的制造过程。
5、食品和饮料工业:在食品和饮料工业中,该流量计可以用于测量和监控生产过程中的液态成分流量。
产品特点 / PRODUCT FEATURES
1、防爆设计:防爆电磁流量计的主要特点就是其防爆设计。它的外壳和内部电路设计都可以防止引发易燃或爆炸性气体的火花或热点。
2、无移动部件:电磁流量计没有移动部件,因此不会因部件磨损或堵塞而影响其性能或寿命。
3、适用于各种液体:电磁流量计可以测量许多不同类型的液体,包括污水、酸、碱、蒸馏水、冷却液等。
4、高精度和重复性:电磁流量计可以提供高精度和高重复性的测量结果,适用于需要精确测量的应用。
5、宽流量范围:电磁流量计能处理的流量范围广,适用于多种不同的应用。
现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
品 牌 | 美国KNKE科恩科 |
类 型 | 进口防爆电磁流量计 |
口 径 | DN25-200 |
测量范围 | 气体5~50m/s; 液体0.5~7m/s |
适用介质 | 气体、液体、蒸气 |
工作温度 | -40 ~ +350℃℃ |
公称压力 | 1.6Mpa、2.5Mpa、4.0Mpa。可定制更高压力 |
防爆等级 | 隔爆型;防爆标志:Exd I BT4 |
结构形式 | 可选一体式、分体式 |
适用范围 | 冶金、石化、造纸、轻纺、给排水、污水处理以及医药 |
最小流量 | 0.5m/s |
精度等级 | 0.5级、1.0级、1.5级、2.5级 |
测量精度 | 管道式:±1.0%、±1.5%、插入式:±2.5% |
最大流量 | 气体50m/s、液体7m/s |
