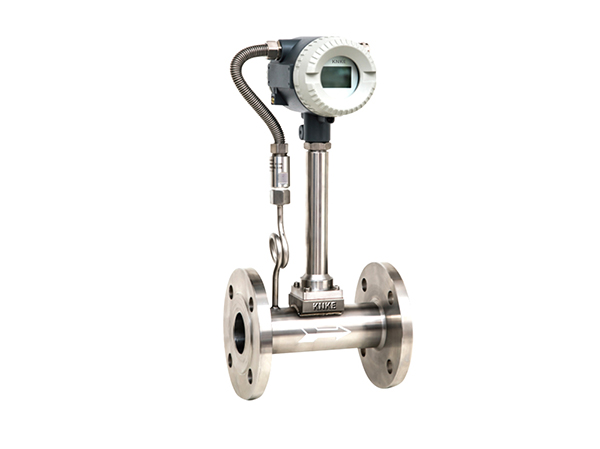

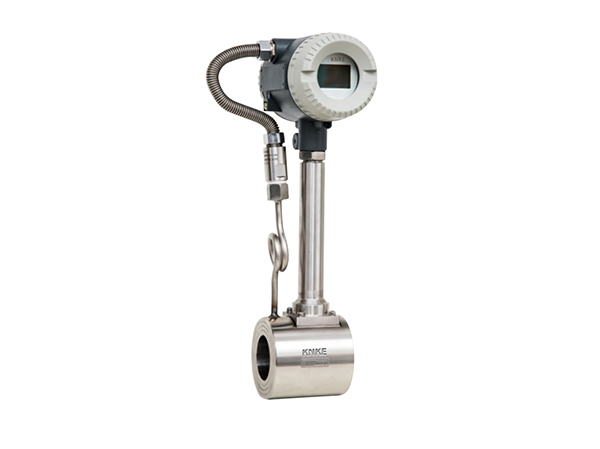

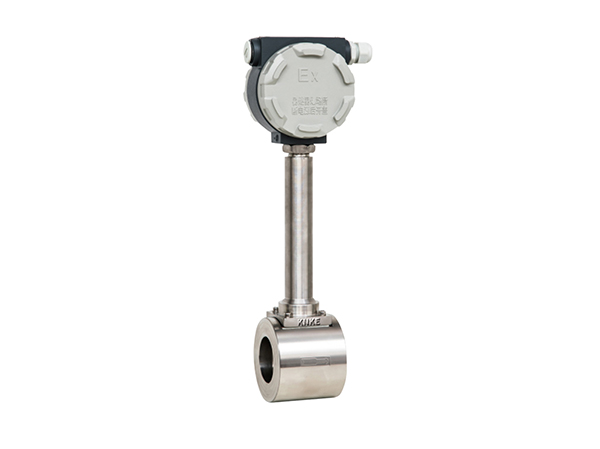

美国KNKE科恩科品牌的进口涡街流量计是用于测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。进口涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。进口涡街流量计广泛应用于化工,食品,供热,电力等行业。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械部件,并且采用压电应力式传感器,因此可靠性高,维护量小,能长期稳定使用。
工作原理 / WORKING PRINCIPLE
涡街流量计的工作原理是在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替产生投规律的漩涡(如图所示),这种漩涡就称之为卡门涡街,因此就叫做涡街流量计。卡门涡街的释放频率与流动速度及柱状物的宽状有关。

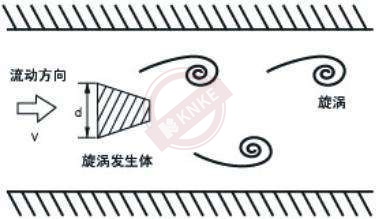

涡街流量计原理图示
涡街流量计是利用卡门原理和压电技术制造的速度式流量计,传感器输出的频率值与管道中介质流速成正比:Q=3600F/K, F= f = Sr × V/d
传感器压力损失:△P≤1.2ρV²
式中:F———流量脉冲频率,Hz;V———管道内流体平均流速,m/s;d———漩涡发生体迎流面宽度,m;D———传感器壳体内径,m;Sr———施特劳哈尔数 (无量纲 );ρ———被测介质密度,kg/m3;QV———工况下的体积流量 ,m3/h;QG———工况下的质量流量 ,kg/h;K———涡街流量传感器仪表系数,N/m3。
仪表系数K是流过传感器单位体积流量所产生的脉冲个数n。 每台传感器的K值是经过计量检定装置检定后给出的值, 并且是对传感器内所有几何尺寸和物理量进行系统检定。 K值大小随口径变化而变化,同口径K值较接近。
应用领域 / APPLICATION AREA
石油化工行业中,被广泛应用于石油、天然气和化工产品的计量和流量控制。
在食品饮料行业,可用于测量饮料、乳制品、啤酒、果汁等的流量。
在医药卫生领域,可用于测量药品、生物制品、溶液等的流量。
在水处理领域,可用于测量给水、废水、污水等的流量。
产品特点 / PRODUCT FEATURES
高精度:涡街流量计具有很高的测量精度,能够达到±0.5%的高精度要求。
宽测量范围:适用于多种流体介质的流量测量,包括液体、气体和蒸汽等,测量范围广。
稳定可靠:结构简单,没有易损件,工作稳定可靠,使用寿命长。
非侵入式:采用非侵入式的设计,不会对流体产生影响,避免了对流体流动的阻力。
易安装:安装简单方便,通常只需在管道上加装一个法兰即可。
易维护维护方便,只需要定期清洗、检修即可保持良好的工作状态。
多种输出信号:可提供多种输出信号,包括模拟信号和数字信号等,便于与其他设备进行联动。

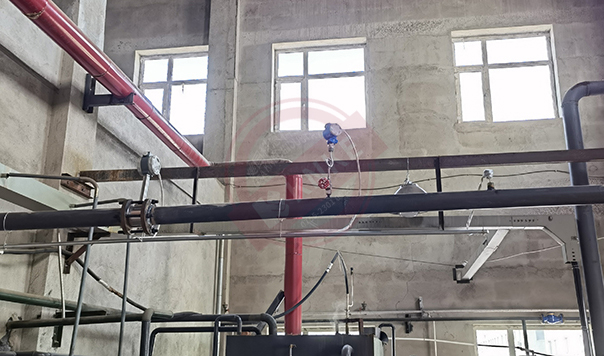

现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
美国KNKE科恩科工业 | |
品 牌 | 美国KNKE科恩科 |
产品名称 | 进口涡街流量计 |
公称通径 | DN15~DN300 |
公称压力 | 1.6Mpa、2.5Mpa、4.0Mpa。可定制更高压力 |
介质温度 | -4℃~+250℃ -40℃~+350℃(高温型) |
本体材质 | 304SS不锈钢 |
精度等级 | 管道式:±1.0%、±1.5%/插入式:±2.5% |
量 程 比 | 1:10、1:15、1:20 |
工作电源 | 外电源:+24VDC±15% ,适用于4~20mA、脉冲、RS485 |
内电源:1组3.6v锂电池,可工作二年以上 | |
信号输出 | 模拟4~20mA信号、脉冲信号 |
通讯输出 | RS485通讯,HART协议 |
环境条件 | 环境温度:-20℃~+60℃相对湿度:5%~90% 大气压力:103kpa±10 |
信号线接口 | 豪斯曼接头或自带三芯电缆 |
防爆标志 | ExdIIBT6 |
防护等级 | IP65 |
