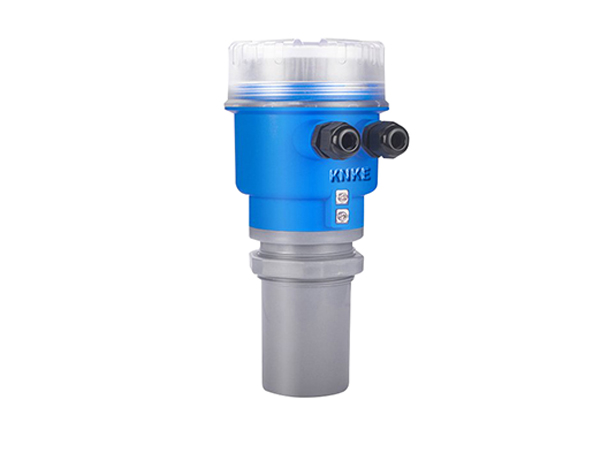

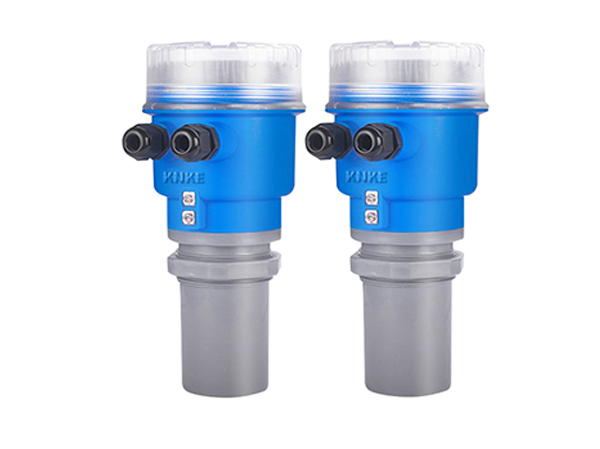

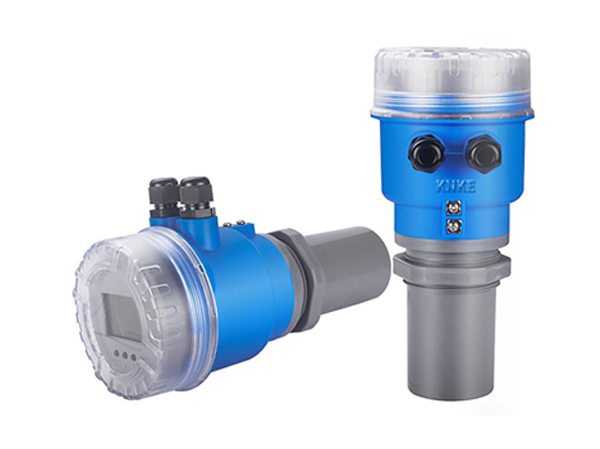

超声波液位计采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体的液位。我司经过长期不懈的努力自主研究开发的性能优良的产品,配上优良的换能器使仪表的工作更加稳定、可靠。
工作原理 / WORKING PRINCIPLE
超声波液位计是一种非接触式测量仪器,通过发射超声波脉冲并接收从被测物体表面反射回来的脉冲来测量液体或固体物料表面的高度。超声波液位计的工作原理如下:
发射超声波脉冲:超声波液位计的探头(一般为压电陶瓷或其他压电材料制成)通过电压激励产生超声波脉冲。这些脉冲以声波形式向下发射,穿过空气层直至到达被测物体表面。
超声波反射:当超声波脉冲到达被测物体表面时,部分声波会被物体表面反射回来,形成回波。
接收回波:发射探头在发射超声波脉冲之后,会切换为接收模式。探头接收到从被测物体表面反射回来的回波,并将其转换为电信号。
计算距离:超声波液位计通过测量发射脉冲与接收回波之间的时间间隔(时间差)来计算距离。根据声波在空气中的传播速度,可以将时间差转换为距离值。
计算液位高度:超声波液位计的安装高度是已知的,所以可以通过计算距离值来得到液位高度。液位高度 = 安装高度 - 计算出的距离值。
输出结果:超声波液位计将测得的液位高度转换为相应的输出信号(如4-20mA电流信号、数字信号等),并将其传输至控制系统或显示设备,以便进行监控、控制和数据记录。
需要注意的是,超声波在空气中的传播速度受温度、湿度等环境因素影响,因此在实际应用中,超声波液位计通常会配备温度补偿功能,以提高测量精度。
应用领域 / APPLICATION AREA
水处理行业:水库、污水处理厂、给排水系统等场景需要监测水位高度,确保正常运行。
石油化工:在原油、成品油、化工品的储存、生产和输送过程中,需要实时监测液位高度。
环保行业:污泥、垃圾填埋场等场所需要监测固体物料堆积的高度。
食品饮料行业:在液体食品、饮料的生产、储存和输送过程中,需要实时监测液位高度。
电力行业:锅炉、冷却塔等设备需要实时监测水位高度,以确保正常运行。
农业灌溉:对农田水库、河流、水渠等场所的水位进行监测,以支持合理的灌溉管理。
产品特点 / PRODUCT FEATURES
非接触式测量:超声波液位计不需要接触被测物体,避免了因液体腐蚀、高温、高压等因素对测量设备的损坏。
高精度:超声波液位计测量精度较高,可满足多种应用场景的要求。
安装维护方便:超声波液位计安装简便,便于维护和更换,且不需要对测量系统进行频繁校准。
适用范围广:超声波液位计适用于多种液体和固体物料的测量,如水、油、化学品、粮食、矿石等。
环境适应性强:超声波液位计在恶劣环境下,如高温、高压、高湿等条件下依然可以正常工作。
现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
美国KNKE科恩科工业 | |
品 牌 | 美国KNKE科恩科 |
产品名称 | 进口超声波液位计 |
量 程 | 0 ~ 5m ~ 10m ~ 15m ~ 20m ~30mm |
精 度 | ±0.25%FS、±0.5FS |
分 辨 率 | ≥10m,5mm <10m,1mm |
盲 区 | 0.5m |
工作电压 | 24VDC、220VAC |
输出信号 | 4~20mA |
显示操作 | LCD显示、按钮 |
温度补偿 | 芯片内补、传感器补偿 |
环境温度 | -20℃~+60℃ |
过程温度 | -30℃~+80℃ |
过程压力 | 0.5 ~ 2bar |
安装连接 | 螺纹、法兰连接 |
外壳材料 | ABS\PA6 GF30 |
防护等级 | IP66 |
