科恩科（KNKE）手持式流量计是一款便携式的流量测量仪器，可用于在管道或管道系统中实时测量液体或气体的流量。手持式超声波流量计产品采用超声波时间差原理测量流量，可实现DN15~DN6000管道流量测量。移动多点测量流量，电池供电，测量时间总计可达12小时。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化成正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同，介质流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平。具有稳定性好、零点漂移小、测量准确度高，量程比宽抗干扰性强等特点，其轻便的设计和易于使用的功能使得操作变得简单和方便。该流量计可通过数字显示屏直观地显示测量结果，并配备了多种测量单元和测量范围以满足不同的测量需求。
工作原理 / WORKING PRINCIPLE

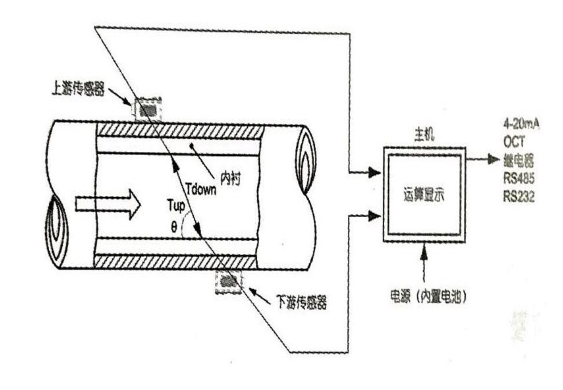

超声波流量计按其测量原理可分为：传播速度差法、多普勒法、噪声法、波束偏移法等。传播速度差法又包括时差法、相差法和频差法。时差法克服了声速随流体温度变化带来的误差，准确度较高，因此手持式超声波流量计工作原理多为时差法。其工作原理示意如下图所示：
当超声波在液体中传播时，液体的流动将使传播时间产生微小的变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同，液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式：
式中：
V：液体流速；
θ：超声波束与液体流动方向的夹角；
D：管道内径；
Tup：声束在正方向的传播时间；
Tdown：声束在逆方向的传播时间；
M：声束在液体中的直线传播次数；
∆T=Tup-Tdown。
应用领域 / APPLICATION AREA
● 工业生产：手持式超声波流量计可以用于各种液体的流量测量，包括水、石油、化工品等，广泛应用于石油化工、食品制造、医药制造、造纸等领域。
● 环保监测：手持式超声波流量计可以用于水处理厂、自来水厂等场所的水流量测量，对于监测和控制水资源的使用非常重要。
● 建筑工程：手持式超声波流量计可以用于建筑工程中水流量的测量，如给排水管道、水泵房、空调系统等。
● 农业灌溉：手持式超声波流量计可以用于农业灌溉中，对于精确控制灌溉水量、提高农作物产量非常有帮助。
产品特点 / PRODUCT FEATURES
● 便于携带，多点测量，电池供电。
● 适用口径范围广，测量过程不用开管。
● 采用时差式原理，准确度可达1.0%。
● 故障自诊断功能，断电后数据不丢失。
现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
| 品 牌 | 美国KNKE科恩科 |
| 类 型 | 进口手持式超声波流量计 |
| 原 理 | 超声波时差原理，4字节IEEE754浮点运算 |
| 精 度 | 流量：优于±1.0% |
| 显 示 | 4×8汉字或4×16西文点阵式背光液晶显示器,支持中、英、意三种语言 |
| 信号输出 | 1路OCT脉冲输出（脉冲宽度6～1000ms，默认200ms） |
| 通讯接口 | 隔离RS232串行接口 |
| 管 材 | 钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
| 管 内 径 | 15～6000mm |
| 直 管 段 | 传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径） |
| 种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
| 温 度 | 温度：-30℃～+160℃ |
| 浊 度 | 10000ppm且气泡含量小 |
| 流 速 | 0～±12m/s |
| 温 度 | 主机：-20℃～+60℃；流量传感器：-30℃～+160℃ |
| 湿 度 | 主机：85% RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后） |
| 电 源 | 3节内置1.2V容量为2000mAH的充电Ni-MH电池，每次充电可持续工作12小时以上 |
| 使用AC90～260V电源适配器，可实现不间断测量 | |
| 功 耗 | 1.5W |
| 外壳材质 | 阻燃ABS |
| 主机重量 | 390g |
