进口插入式超声波流量计产品采用超声波时间差原理测量流量，可实现DN15~DN6000管道流量测量。插入式超声波流量计无需截断管道，可通过直接插入管道开孔的方式安装，安装施工量小，可选配带压不停水安装，且不受管道壁面情况影响，直接与介质接触。
美国KNKE科恩科品牌的进口插入式超声波流量计还可选配超声波热量计量功能，为供热供暖行业的供热效率提供参考。进口插入式超声波流量计采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平。具有稳定性好、零点漂移小、测量准确度高，量程比宽抗干扰性强等特点。 它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。尤其可以解决其它仪表不能开管测量的介质的流量测量问题。广泛应用于供热供暖，市政供水，移动多点测量等场景和领域。

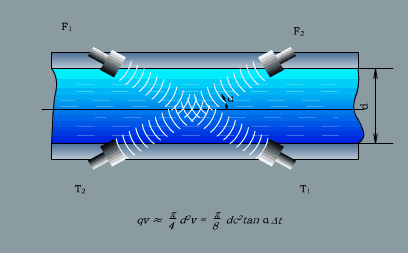

工作原理 / WORKING PRINCIPLE
插入式超声波流量计的工作原理是在安装上可以不断流，利用专门工具在有水的管道上打孔，把换能器插入管道内，完成安装。优于其他超声波流量计在于由于换能器在管道内，其信号的发射、接受只经过被测介质，而不经过管壁和衬里，所以其测量不受管质和管衬材料限制。
应用领域 / APPLICATION AREA
● 用于测量水、污水、石油、化工、食品等各种流体介质的流量。
● 适用于各种管道直径和材质，例如金属、非金属、塑料等。
● 可广泛应用于工业自动化控制、流量计量、能源管理等领域。
● 热量计量收费
● 燃料油相关行业
产品特点 / PRODUCT FEATURES
● 能够测量大范围的流量，精度高，测量范围一般在0.1m/s~10m/s之间。
● 能够自动修正流体的温度、压力、密度等参数的影响，提高了测量的精度。
● 具有良好的抗干扰性能，能够适应恶劣的工作环境。
● 由于采用了非接触式测量，所以不会产生压力损失，节省能源。
● 安装形式灵活，传感器可采用插入、管段或外夹形式安装。
● 产品采用超声波时间差原理，准确度可达1.0%。
● 抗干扰能力强, 工作稳定可靠，接口丰富。
● 流量计零部件按照高防护等级标准设计, 可适用恶劣的工作环境。

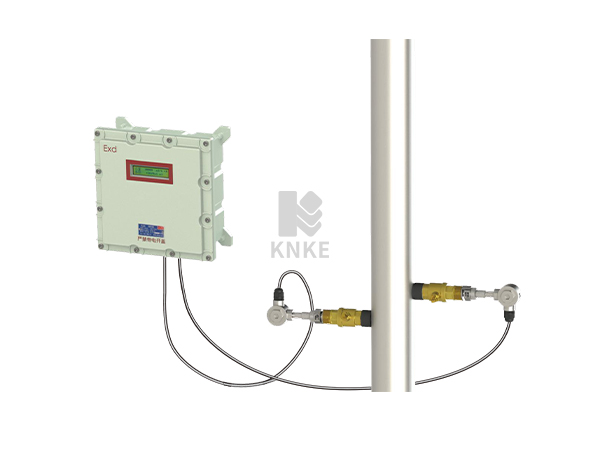

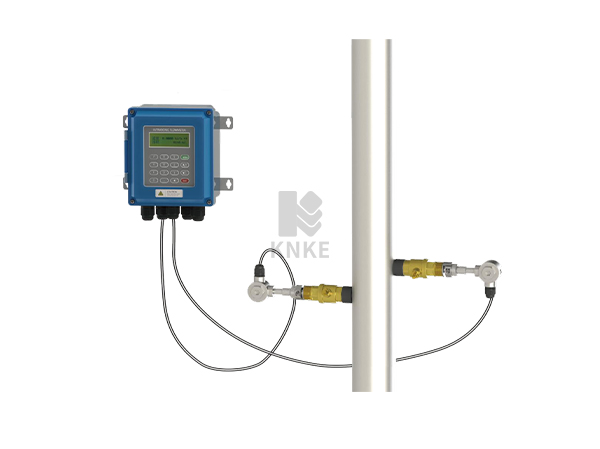

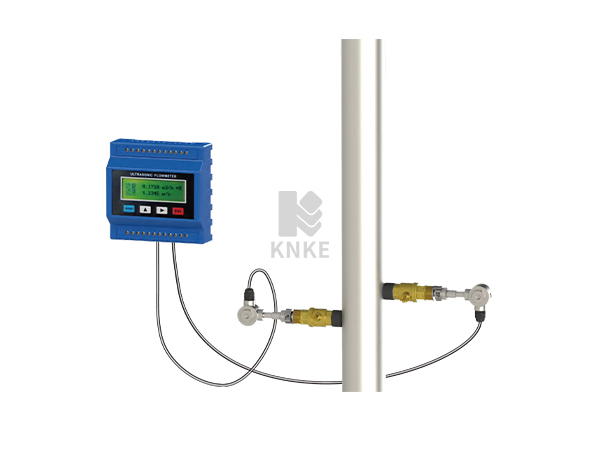

现场图片 / SITE PICTURES
参数详情 / PARAMETER DETAILS
| 品 牌 | 美国KNKE科恩科 |
| 类 型 | 进口插入式超声波流量计 |
| 原 理 | 超声波时差原理，4字节IEEE754浮点运算 |
| 精 度 | 管段式： 流量计：±0.5% 热量计：±1.0% |
| 外夹式： 流量计：±1.0% 热量计：±2.0% | |
| 插入式： 流量计：±1.0% 热量计：±2.0% | |
| 显 示 | 2×10背光型汉字或者2×20字符型液晶显示器,支持中、英、意三种语言 |
| 信号输出 | 1路4-20mA电流输出，阻抗0～1K，精度0.1% |
| 1路OCT脉冲输出（脉冲宽度6～1000ms，默认200ms） | |
| 1路继电器输出 | |
| 信号输入 | 可连接三线制PT100铂电阻，实现热量测量 |
| 通讯接口 | 隔离RS485串行接口，支持MODBUS等协议 |
| 线缆说明 | 定制双绞线，一般情况下50米，选用RS485通讯，传输距离可达千米以上 |
| 管 材 | 钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
| 管 内 径 | 50～6000mm |
| 直 管 段 | 传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径） |
| 种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
| 温 度 | 温度：-30～+160℃ |
| 浊 度 | 10000ppm且气泡含量小 |
| 流 速 | 0～±12m/s |
| 温 度 | 主机：-20℃～+60℃；流量传感器：-30℃～+160℃ |
| 湿 度 | 主机：85% RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后） |
| 电 源 | DC8V～36V 或 AC85V～264V |
| 功 耗 | 1.5W |
